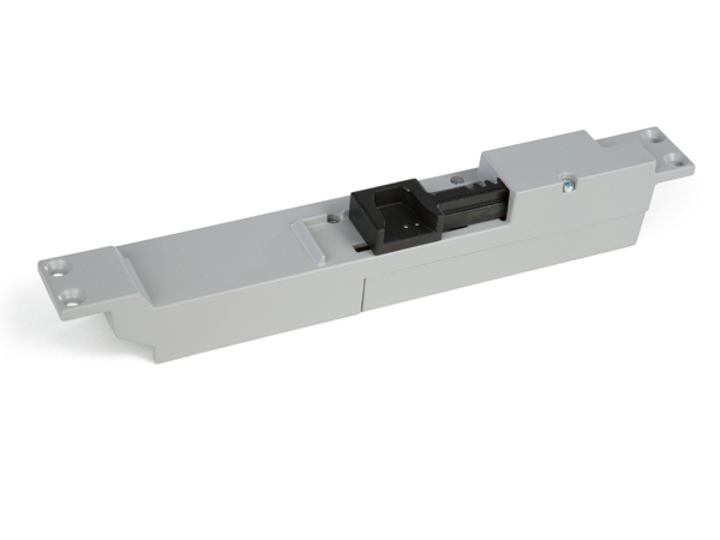

WMB 801 / 802

Verriegelungsantrieb

  • Verriegelungsantrieb.
  • Verriegelungsrichtung: entgegen dem Uhrzeigersinn (von innen betrachtet).
  • für RWA und Komfortlüftung.

Angebot anfordern
WMB 801 / 802

Über WMB 801 / 802

Hauptmerkmale

  • 24V Nominalspannung

    24V Nominalspannung

    Das Produkt wird gemeinsam mit ±24V Steuereinheiten benutzt

  •
Rauch und Wärmeabzug nach DIN EN 12101-x

    Rauch und Wärmeabzug nach DIN EN 12101-x

    Das Produkt eignet sich zu Rauch und Wärmeabzug nach DIN EN 12101-x und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.

  •
Natürliche Lüftung

    Natürliche Lüftung

    Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.

Produktinformationen

Für Lüftungs- und RWA Anwendungen für die Antriebe der WMX und WMU Serie. Verriegelungsrichtung: entgegen dem Uhrzeigersinn (von innen betrachtet).

Gemeinsam mit dem Kettenantrieb WMX oder WMU ermöglicht der Verriegelungsantrieb WMB 801/802 die elektrische Ver- und Entriegelung des Beschlagsssystems.

Der Verriegelungsantrieb kann in Fensterprofilen aus Holz, Kunststoff oder Aluminium eingebaut werden. Bis auf zwei Verriegelungsantriebe können an einem Fenster montiert werden.

Der WMB ist nur in Fenstern mit Beschlagssystem ohne Handgriff verwendbar, in denen die Kippstelleung vor der Drehstellung eingestellt ist.

Das Verriegelungssystem ist in drei Stellungen einstellbar: Verriegelt / Kippstellung / Drehstellung.

Mit einem externen Schalter wird zwischen der Kipp- und der Drehstellung gewählt. In der Drehstellung kann das Fenster manuell geöffnet werden. Der externe Schalter gehört nicht zum Lieferumfang.

Mitnehmerbeschlag Typ WAB 806 mit automatischer Notabkopplung für Verriegelungsantriebe wird mitgeliefert.

Der Mitnehmerbeschlag überträgt die Bewegung des Verriegelungsantriebes auf das Verriegelungsband des Fensters.

Technische Daten

Technische Daten
Verriegelungskraft   750N
Betriebsspannung 20-36 VDC
Stromaufnahme max. 1A
Größe 277 x 45 x 42 mm (BxHxT)
Farbe grau (RAL 7004)

Lieferumfang

Verriegelungsrichtung und Mitnehmerbeschlag mit Schrauben.

Intelligente Steuerung von Fenstern: MotorLink®

MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.
