WMB 811 / WMB 812

Verriegelungsantrieb

  • Verriegelungsantrieb für die aufgestezte Flügelmontage oder im Rahmen integriert.
  • für RWA und Komfortlüftung.
  • für Fenstern mit Verriegelungssystem ohne Handgriff.

Angebot anfordern
WMB 811 / WMB 812

Über WMB 811 / WMB 812

Hauptmerkmale

  • 24V Nominalspannung

    24V Nominalspannung

    Das Produkt wird gemeinsam mit ±24V Steuereinheiten benutzt

  •
Rauch und Wärmeabzug

    Rauch und Wärmeabzug

    Das Produkt eignet sich zu Rauch und Wärmeabzug und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.

  •
MotorLink®

    MotorLink®

    Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster patentierten intelligenten digitalen Datenkommunikation.

  •
Zertifiziert nach UL

    Zertifiziert nach UL

    Das Produkt ist für die USA zertifiziert nach UL325 und für Kanada nach CSA C22.2 No.247-14

Produktinformationen

Wird gemeinsam mit ±24V Steuereinheiten oder Steuereinheiten mit MotorLink® benutzt.

Kompakter 24 VDC Verriegelungsantrieb der automatisch das Verriegelungssystem des Fensters entriegelt / verriegelt, so dass die CE-Zulassung beibehalten wird. Der Verriegelungsantrieb wird bei größeren Flügeln eingesetzt, um eine höhere Dichtigkeit und Einbruchschutz zu gewährleisten. 2000N Zuhalterkraft pro Antrieb.

Zusammen mit elektrischen Fensterantrieben von WindowMaster mit MotorLink® wird der Verriegelungsantrieb in Fenstern mit Verriegelungssystem ohne Handgriff montiert.

Er wird im Blendrahmen von Fenstern aus Holz, Kunststoff, oder Aluminium eingebaut oder an Flügen aufgesetzt.

Das Verriegelungssystem ist in zwei Stellungen einstellbar: Verriegelt / Entriegelt.

Der Mitnehmerbeschlag des Verriegelungsantriebes kann in zwei Positionen montiert werden und kann dadurch am Fensterprofil angepasst werden.

Antriebvarianten
Es gibt eine Single- und eine Synchroversion von dem Verriegelungsantrieb, das heißt der Antrieb kann als single Verriegelungsantrieb mit bis zu vier Fensterantrieben am gleichen Fenster verwendet werden oder als synchro Verriegelungsantrieb (zwei Verriegelungsantriebe) und bis zu vier Fensterantrieben am gleichen Fenster.


Single WMB (ein WMB)
WMB 811-1 L: single, Verrieglung nach links
WMB 811-1 R: single, Verrieglung nach rechts

Synchro WMB (zwei WMB am gleichen Fenster)
WMB 811-2 L: synchro, erster WMB Verrieglung nach links
WMB 811-2 R: synchro, erster WMB Verrieglung nach rechts
WMB 812-2 L: synchro, zweiter WMB, Verrieglung nach links
WMB 812-2 R: synchro, zweiter WMB, Verrieglung nach rechts

Technische Daten

Technische Daten
Verriegelungskraft   2000N
Betriebsspannung 19-32 VDC
Stromaufnahme max. 1A
Größe 285 x 30 x 42 mm (BxHxT)
Farbe grau (RAL 9006)

Lieferumfang

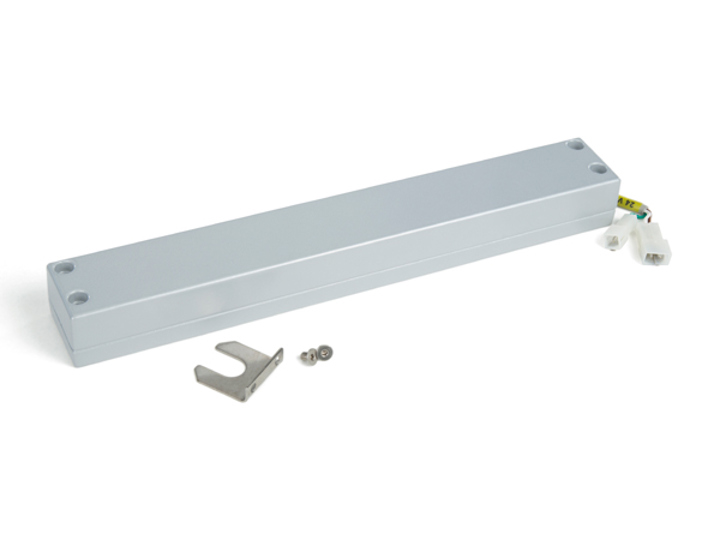

Verriegelungsantrieb mit 100mm Anschlussleitung und Mitnehmerbeschlag.

Intelligente Steuerung von Fenstern: MotorLink®

MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.
