CompactSmoke™ 10-20A RWA-Zentrale mit DIP-Schalter zur Konfiguration der RWA und natürliche Lüftung in bis zu 2 Räumen / Zonen
WSC 310 / 320 STANDARD
- RWA-Kompaktzentrale
- 10A oder 20A
- 2 RWA- / Lüftungsgruppen
Über WSC 310 / 320 STANDARD
Hauptmerkmale
-
Natürliche Lüftung
Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.
-
Rauch und Wärmeabzug nach DIN EN 12101-10
Das Produkt eignet sich zu Rauch und Wärmeabzug nach DIN EN 12101-10 und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.
-
Betriebsspannung von 230V
Das Produkt verwendet Betriebsspannung von 230V
-
Ausgangsstrom von 20A
Das Produkt hat einen maximalen Ausgangsstrom von 20A
-
MotorLink®
Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster patentierten intelligenten digitalen Datenkommunikation.
Produktinformationen

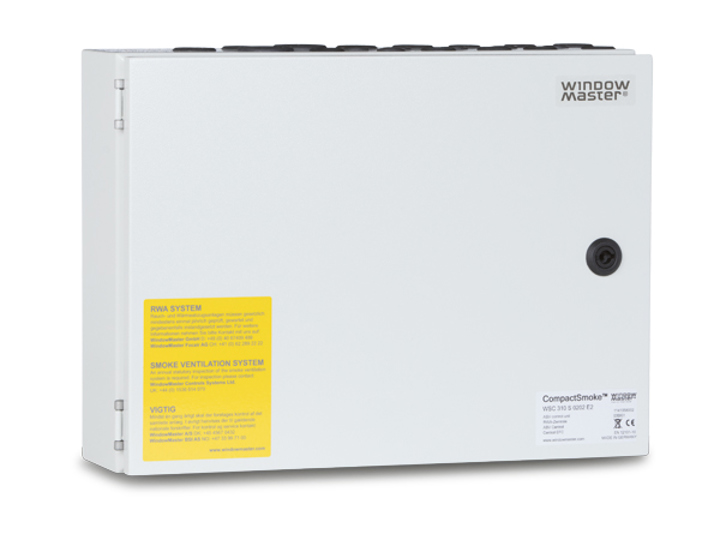

RWA-Zentralen für Rauch und Wärmeabzug
RWA-Kompaktzentrale WSC 310 STANDARD oder WSC 320 STANDARD zur ansteuerung von 24 VDC Fensterantrieben mit einer gesamt Stromaufnahme von 10A oder 20A für die Funktion Rauchabzug kombiniert mit täglicher Lüftung.
Die Zentralen sind geeignet für kleine und mittelgroße Gebäude, sowie Gebäudeteile wie Treppenhäuser und Restaurants.
Die Zentrale hat
- bis zu 2 RWA-Gruppen / 2 Lüftungsgruppen
- 10A oder 20A
DIP-Schalter
Konfiguration über DIP-Schalter.
Motortyp / Anzahl Geschwindigkeiten
Die CompactSmoke™ WSC 310 und WSC 320 STANDARD verfügt über bis zu zwei unterschiedliche Antriebsgeschwindigkeiten
a) für ±24V DC Standardantriebe - 1 Geschwindigkeit (RWA)
b) bei MotorLink® Antriebe - 2 Geschwindigkeiten (RWA / Lüftung)
Geschwindigkeitstypen
RWA: die schnellste Geschwindigkeit für RWA- und Sicherheitsfunktionen.
RWA-Funktion hat immer die höchste Priorität.
Lüftung: eine schnelle und hörbare Geschwindigkeit für Lüftungssteuerungen
Geringer Verkabelung
Die Zentrale verwendet für die gesamte Verkabelung der RWA-Bedienstellen, Rauchmelder und Lüftungstaster eine Bus-Technologie. Dadurch wird im Vergleich zu anderen RWA-Zentralen Typen der Verkabelungsaufwand deutlich reduziert.
Zertifizierung
Zertifiziert nach EN 12101-10.
Technische Daten
| Ausgangsstrom | 10 - 20A |
| Motorgruppeoptionen | 2 Motorgruppen |
| Motorlinieoptionen | 2 Motorlinien |
| Schutzart | 54 |
| Material | Metallgehäuse |
| Farbeoptionen | Grau (RAL 7035) |
Lieferumfang
RWA-Zentrale WSC 310 STANDARD (10A) oder WSC 320 STANDARD (20A) Mitgeliefert: - 1 x WSA 501 (10kΩ-Wiederstanden, 10 Stück) - 2 x WSA 510 Endmodul für Antrieb - 2 x Notstromakkus: WSC 310 wird mit 2 x WSA 007 geliefert und WSC 320 wird mit 2 x WSA 012 geliefertÄhnliche Produkte
