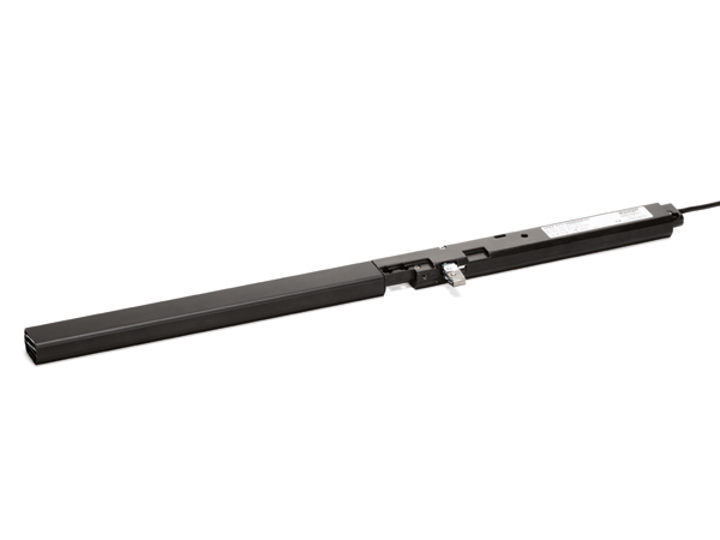

WMX 813

Kettenantrieb

  • geeignet für Integrierten Einbau in Fensterprofile.
  • für RWA und die Komfortlüftung.
  • wird gemeinsam mit ±24V Steuereinheiten oder Steuereinheiten mit MotorLink® benutzt.

Angebot anfordern

Über WMX 813

Hauptmerkmale

  • Natürliche Lüftung

    Natürliche Lüftung

    Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.

  •
Rauch und Wärmeabzug

    Rauch und Wärmeabzug

    Das Produkt eignet sich zu Rauch und Wärmeabzug und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.

  •
24V Nominalspannung

    24V Nominalspannung

    Das Produkt wird gemeinsam mit ±24V Steuereinheiten benutzt

  •
MotorLink®

    MotorLink®

    Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster patentierten intelligenten digitalen Datenkommunikation.

  •
TrueSpeed™

    TrueSpeed™

    Das Produkt kann mit TrueSpeed™ Technologie damit lässt sich die Bewegung des Flügels verlangsamen (bis auf 1 mm pro Sekunde), wodurch die Kettenantriebe völlig geräuschlos laufen.

  •
Zertifiziert nach UL

    Zertifiziert nach UL

    Das Produkt ist für die USA zertifiziert nach UL325 und für Kanada nach CSA C22.2 No.247-14

Produktinformationen

​Programmierbarer 24V DC Kettenantrieb für den Einbau in Fensterprofil (integrierte Montage) für RWA und die Komfortlüftung.

Anwendungsbereich

  • Synchonisierung bis zu 4 Fensterantrieben – kein externes Synchronisierungsmodul notwendig
  • exakte Positionrückmeldung und 3 Geschwindigkeiten möglich bei Verwendung mit MotorLink® Steuerungen
  • soft close
  • eingebaute elektronische Lastabschaltung /Endabschaltung
  • Motorelektronik mit Microcontroller
  • der Antrieb reversiert zur Idealposition des Fensters um die Lebenszeit der Fensterdichtung zu erhöhen
  • einfache Montage
  • Entwickelt für standardisierte Kompaktprofilsysteme

Technische Daten

MontageIntegrierte Montage
VerwendbarkeitKlappfenster
Kippfenster
Drehfenster
Kettenhuboptionen50 - 1000mm in Schritten von 10mm
Druckkraft150N
Zugkraft250N
Zuhaltekraft2000N
BetriebsgeschwindigkeitProgrammierbar von 1mm/s bis 17mm/s, mit TrueSpeed™
Emissions-Schalldruckpegel≤25 dBA (Betriebsgeschwindigkeit: 1 mm/s)dBA
≤42 dBA (Betriebsgeschwindigkeit: 10 mm/s)dBA
Stromversorgung24 V DC
Stromaufnahme1A
Nominalspannung24V DC (max. 10% Restwelligkeit)V DC
SchutzartIntegrierte Montage: IP 32
LebensdauerGeprüft auf 10.000 Öffnungs- und Schließbewegungen
FarbeoptionenSchwarz aluminium eloxiert (E6/EV1)
MaterialAluminiumgehäuse mit Stahlkette und Silikonkabel
Separat zu bestellenBeschläge und standard Verlängerungsleitungen Typ WLL

Lieferumfang

WMX 813 Z: Antrieb mit 35mm Kabel mit Molex Micro-fit für WLL-Zuleitung.
WMX 813 E: Antrieb mit 35mm Kabel mit Molex Micro-fit für WLL-Zuleitung und mit Klemmschutzleistenanschluss.

Intelligente Steuerung von Fenstern: MotorLink®

MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.
