FlexiSmoke™ 40A RWA-Zentrale mit Touchbildschirm zur Konfiguration der RWA und natürliche Lüftung in bis zu 26 Räumen / Zonen

Flexible, modular aufgebaute Zentralen für Rauch und Wärmeabzug

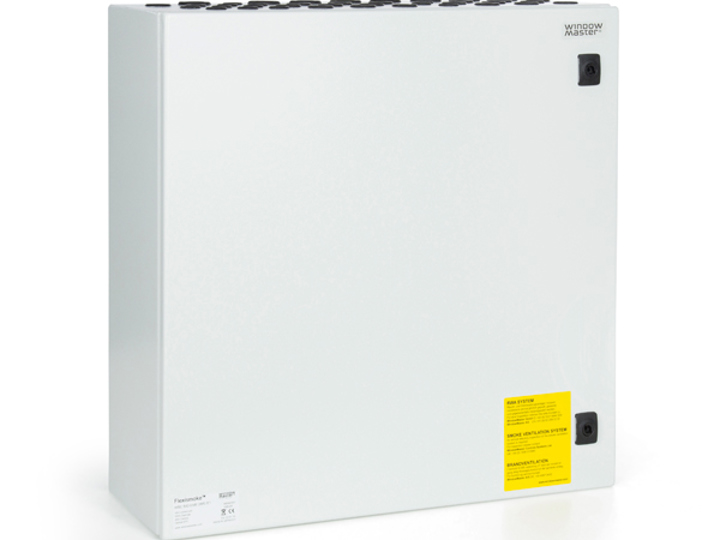

Die FlexiSmoke™ WSC 540 ist die mittlere RWA-Zentrale in der FlexiSmoke™-Serie zur Steuerung von ±24V DC und MotorLink^®-Fensterantrieben in großen und mittelgroßen Gebäuden, z. B. Einkaufszentren, Schulen und Sporthallen. Durch eine Verknüpfung von mehreren Zentralen kann die FlexiSmoke™ in sehr großen Gebäuden eingesetzt werden.

Durch die einheitlichen Baugruppen können jeder Baugruppe sowohl RWA- als auch Lüftungsfunktionen zugeordnet werden.

Touchbildschirm
Die FlexiSmoke™ hat einen 3½”-LCD-Touchbildschirm mit übersichtlicher Menüführung. Das ermöglicht die problemlose Konfiguration, Inbetriebnahme und Wartung – auch ohne Computer. Etwaige Störungen werden detailliert angezeigt, was die Fehler-behebung deutlich erleichtert.

Die FlexiSmoke™ verfügt über bis zu drei unterschiedliche Motorgeschwindigkeiten
a) für ±24V DC Standardmotoren - 1 Geschwindigkeit (RWA)
b) bei MotorLink^® Motoren - 2 Geschwindigkeiten (RWA / manuelle Steuerung)
c) bei MotorLink^® Motoren und Bus-Kommunikation - 3 Geschwindigkeiten
   (RWA / manuelle Steuerung / automatisch)



Geschwindigkeitstypen
RWA: volle Motor-Leistung bei RWA und Sicherheitsfunktionen.
RWA-Funktion hat immer die höchste Priorität.
Manuelle Steuerung: Eine schnelle und hörbare Geschwindigkeit für manuelle Lüftungssteuerungen
Automatisch: Eine langsame und fast lautlose Geschwindigkeit für automatische Lüftungssteuerungen



Geringer Verkabelungsaufwand
Durch Verwendung der BUS-Technologie bei den RWA-Bedienstellen ergibt sich automatisch ein geringerer Verkabelungsaufwand. Einlesen und programmieren der einzelnen BUS-Teilnehmer kann direkt über den Touchbildschirm der Zentrale erfolgen.



Windrichtungsabhängiger Rauchabzug
Die FlexiSmoke kann so eingestellt werden, dass das Öffnen und Schließen der Fenster in Abhängigkeit von Windrichtung und Geschwindigkeit erfolgen kann. So können die RWA- Klappen/Fenster ohne Zukauf von Zusatzmodulen windrichtungsabhängig gesteuert werden.



BUS-Kommunikation
Die Lüftungsteuerung ist auch über BUS-Kommunikation KNX oder BACnet IP zusammen mit z. B. NV Comfort^® oder NV Advance^® möglich.



Zertifizierung
Zertifiziert nach EN 12101-10, Zertifizierung nach prEN 12101-9 beantragt



Flexibler Systemaufbau
Die FlexiSmoke kann je nach Bedarf aufgebaut werden und lässt sich jederzeit technisch um- und ausbauen, z. B. durch Hinzufügen weiterer Module oder durch Verknüpfung mehrerer Zentralen.

Lieferumfang

WSC 540 FlexiSmoke™ RWA-Zentrale 40A mit 2 x WSA 501 (10kΩ-Wiederstände, 10 Stück) sowie 1 x WSA 510 Endmodul für Antrieb. Notstromakkus separat zu bestellen: 4 x WSA 017 (Notstromakku 12V/17Ah)
